Giá trị điện trở cách điện trở cách điện

1. Điện trở cách điện là gì?

Điện trở cách điện là một thuộc tính quan trọng trong lĩnh vực điện và điện tử, giúp xác định khả năng của một vật liệu trong việc ngăn chặn dòng điện chạy qua nó. Vật liệu có điện trở cách điện cao sẽ cản trở dòng điện, trong khi vật liệu có điện trở cách điện thấp sẽ cho phép dòng điện dễ dàng đi qua.

Vậy cách đo điện trở như thế nào và giá trị điện trở bao nhiêu sẽ là đảm bảo an toàn?

2. Cách đo điện trở cách điện.

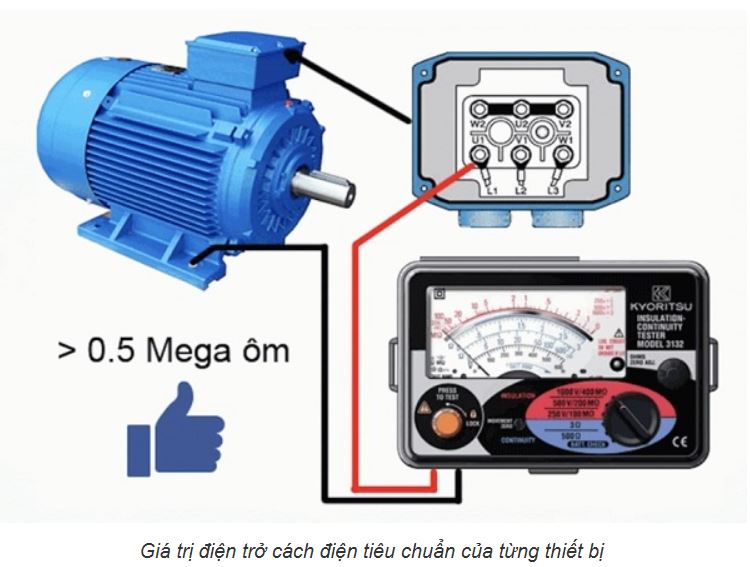

Giá trị điện trở  các điện sẽ đo được từ giữa vỏ động cơ và hai đầu ra sử dụng điện. Điện trở cách điện cho phép người dùng biết được mức chỉ số an toàn của hệ thống. Khi đó, cần người lắp đặt sẽ cần điều chỉnh  đảm bảo  điện trở đạt tiêu chuẩn. Khi mức điện trở càng lớn thì độ an toàn của động cơ càng cao.

  Bước 1. Chuẩn Bị Dụng Cụ

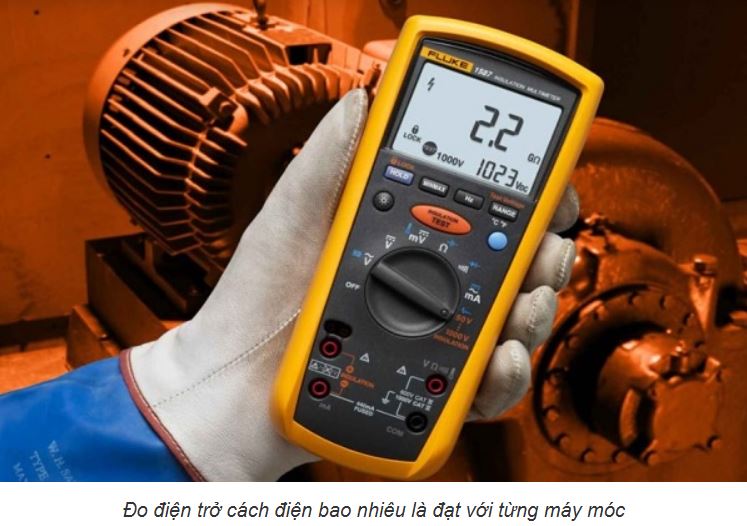

• Máy đo điện trở cách điện (còn gọi là megohmmeter hoặc megger): Thiết bị này có khả năng cung cấp điện áp cao để đo điện trở cách điện.
• Dây dẫn: Đảm bảo rằng bạn có dây dẫn phù hợp để kết nối giữa máy đo và vật cần đo.

  Bước 2. Quy Trình Đo

1. Tắt Nguồn: Trước khi tiến hành đo, hãy tắt nguồn điện của thiết bị hoặc hệ thống mà bạn muốn kiểm tra để đảm bảo an toàn.

2. Kết Nối Dây Dẫn:

   • Dây dẫn của máy đo: Kết nối một đầu dây của máy đo vào phần cần đo (ví dụ: vỏ thiết bị hoặc dây dẫn).
   • Đầu còn lại: Kết nối đầu còn lại vào đất (hoặc điểm tham chiếu).

3. Chọn Điện Áp Đo:

   • Máy đo thường có nhiều mức điện áp khác nhau (ví dụ: 250V, 500V, 1000V). Chọn mức điện áp phù hợp với hệ thống cần đo.

     • Bạn sẽ cần dựa vào các quy định về TCVN 6748-1 được Ban kỹ thuật Quốc giá TCVN/TC/E3 đề ra. Đồng thời, Tổng cục tiêu chuẩn về Đo lường chất lượng cũng kết hợp với Bộ Khoa học Công nghệ công bố. Theo đó, tiêu chuẩn về điện trở cách điện như sau:

       • Điện áp định mức U TB < 600V > Áp đo = 500 V DC
       • Điện áp định mức U TB = 600V – 7000V > Áp đo = 1000V DC
       • Điện áp định mức U TB > 7000 V > Áp đo = 2500 VDC.

     • Bên cạnh đó, bạn cũng có thể tham khảo một số tiêu chuẩn điện trở của các thiết bị điện.



       • Điện trở cách điện của máy phát điện dựa theo TCVN 4747-89 mức điện áp 400V trạng thái nguội là 200 MΩ, lúc nóng là 5 MΩ.
       • Điện trở máy phát điện ở mức 6300V là 40MΩ và 7MΩ, 10500V là 50MΩ và 11MΩ )
       • Điện trở TU - Máy biến áp sẽ được quy định tại tiêu chuẩn QCVN QTD-5:2008/BCT, TCVN7697-2:2007/IEC60044-2 : 2003.
       • Máy biến dòng điên: Tiêu chuẩn QCVN QTĐ-5:2008/BCT và TCVN5928 1995; DLVN 18 : 199.
   • Thông thường, mức điện áp 500V là phổ biến cho các thiết bị điện gia dụng, trong khi 1000V thường được sử dụng cho các ứng dụng công nghiệp.

4. Tiến Hành Đo:

   • Bật máy đo và nhấn nút đo để thực hiện phép đo.
   • Đọc giá trị điện trở cách điện hiển thị trên màn hình máy đo.

5. Ghi Nhận Kết Quả:

   • Ghi lại giá trị đo được. Nếu giá trị thấp hơn mức tối thiểu yêu cầu (ví dụ: 1 MΩ cho thiết bị gia dụng), cần xem xét kiểm tra hoặc thay thế vật liệu cách điện

Lưu Ý Khi Đo

• Điều kiện môi trường: Ảnh hưởng đến kết quả đo, nên thực hiện ở điều kiện khô ráo.
• Thời gian đo: Để có kết quả chính xác, nên giữ máy đo trong vài giây trước khi đọc giá trị.
• Kiểm tra định kỳ: Nên thực hiện đo điện trở cách điện định kỳ để đảm bảo an toàn.

3. Giá Trị Điện Trở Cách Điện Đạt Chuẩn Trong Các Trường Hợp

Điện trở cách điện là chỉ số quan trọng để đánh giá khả năng cách điện của vật liệu. Giá trị điện trở cách điện cần đạt được tùy thuộc vào từng ứng dụng cụ thể. Dưới đây là một số hướng dẫn về giá trị điện trở cách điện tối thiểu trong các trường hợp khác nhau:

  1. Thiết Bị Điện Gia Dụng

• Giá trị tối thiểu: 1 MΩ (Megaohm)
• Lý do: Để đảm bảo an toàn cho người sử dụng, các thiết bị như máy giặt, tủ lạnh, và lò vi sóng cần có điện trở cách điện tối thiểu là 1 MΩ.

  2. Dây Dẫn Điện

• Giá trị tối thiểu: 5 MΩ
• Lý do: Dây dẫn điện trong hệ thống điện cũng cần có điện trở cách điện cao để tránh rò rỉ điện và đảm bảo an toàn.

  3. Thiết Bị Công Nghiệp

• Giá trị tối thiểu: 10 MΩ
• Lý do: Trong môi trường công nghiệp, nơi có nhiều yếu tố ảnh hưởng đến an toàn điện, giá trị này cần cao hơn để giảm thiểu nguy cơ sự cố.

  4. Sản Phẩm Điện Tử

• Giá trị tối thiểu: 100 MΩ
• Lý do: Các thiết bị điện tử nhạy cảm như máy tính và thiết bị viễn thông cần điện trở cách điện rất cao để hoạt động ổn định và bền bỉ.

  5. Hệ Thống Điện Cao Thế

• Giá trị tối thiểu: 1000 MΩ
• Lý do: Hệ thống điện cao thế yêu cầu điện trở cách điện cực cao để tránh hiện tượng phóng điện và đảm bảo an toàn cho cả hệ thống và người vận hành.

4. Kết Luận

Việc kiểm tra và đảm bảo giá trị điện trở cách điện đạt chuẩn trong từng trường hợp là rất cần thiết để bảo vệ an toàn cho người sử dụng và duy trì hiệu quả hoạt động của các thiết bị điện. Quá trình kiểm tra định kỳ và lựa chọn vật liệu cách điện phù hợp sẽ giúp nâng cao độ tin cậy và an toàn trong sử dụng điện.
