ĐIỆN TRỞ NỐI ĐẤT BAO NHIÊU LÀ ĐẠT ?

Điện trở nối đất là một thông số quan trọng trong hệ thống bảo vệ và an toàn điện. Để đảm bảo hiệu quả của hệ thống nối đất, cần tuân thủ các yêu cầu và tiêu chuẩn kỹ thuật. Dưới đây là các yêu cầu chính liên quan đến điện trở nối đất:

1. Giá trị Điện trở Nối Đất

• Hệ thống nối đất bảo vệ (Protective Grounding): Theo nhiều tiêu chuẩn quốc tế và quốc gia, điện trở nối đất cho hệ thống bảo vệ thường không nên vượt quá 25 ohm. Tuy nhiên, để đảm bảo an toàn cao nhất, giá trị này thường được khuyến nghị dưới 10 ohm.

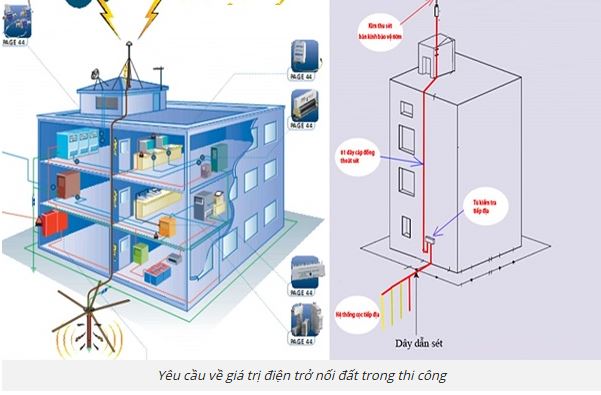

• Hệ thống nối đất chống sét (Lightning Protection Grounding): Điện trở nối đất cho hệ thống chống sét nên được duy trì dưới 10 ohm để đảm bảo hiệu quả truyền dẫn dòng điện sét xuống đất.

2. Tiêu chuẩn Quốc tế và Quốc gia

• IEEE Std 80: Quy định điện trở nối đất tối đa cho hệ thống nối đất bảo vệ và chống sét không nên vượt quá 10 ohm.
• NEC (National Electrical Code): Đề xuất điện trở nối đất cho hệ thống nối đất chống sét là 10 ohm hoặc thấp hơn.
• IEC 62305: Tiêu chuẩn này khuyến nghị điện trở nối đất cho hệ thống chống sét nên thấp hơn 10 ohm.

3. Thiết kế và Lắp đặt Hệ thống Nối Đất

• Số lượng và Chiều sâu Cọc Đất: Sử dụng nhiều cọc đất và đặt chúng ở độ sâu đủ để tiếp xúc với các lớp đất có độ ẩm cao hơn. Cọc càng sâu và số lượng cọc càng nhiều thì điện trở nối đất sẽ càng thấp.
• Khoảng cách giữa các Cọc Đất: Khoảng cách giữa các cọc đất nên được tối ưu hóa để tránh hiện tượng tương tác điện từ (interference) giữa các cọc, thường là từ 2 đến 3 lần chiều dài cọc.
• Vật liệu làm Cọc Đất: Cọc đất nên được làm từ vật liệu có độ dẫn điện cao và khả năng chống ăn mòn tốt như thép mạ đồng, thép không gỉ.

4. Kiểm tra và Bảo trì

• Kiểm tra định kỳ: Thực hiện kiểm tra định kỳ điện trở nối đất ít nhất một lần mỗi năm để đảm bảo rằng hệ thống nối đất vẫn hoạt động hiệu quả.
• Bảo trì và Sửa chữa: Nếu điện trở nối đất vượt quá giới hạn cho phép, cần thực hiện các biện pháp bảo trì như thêm cọc đất, cải thiện cấu trúc hệ thống nối đất hoặc sử dụng các chất giảm điện trở suất của đất.

• Đối với điện trở trong gia đình, nhà máy

  • Điện trở đất độc lập sẽ không được vượt quá 10 ohm.
  • Điện trở đất bảo vệ an toàn độc lập sẽ cần ≤ 4 ohm.
  • Mức điện trở đất cho các dòng điện xoay chiều độc lập ≤ 4 ohm.
  • Giá trị điện trở đất cho dòng một chiều độc lập sẽ không được vượt quá 4 ohm.
  • Điện trở đất chống tĩnh điện thường sẽ có yêu cầu không vượt quá 100 ohm.
  • Các vị trí thân nối đất chung không được lớn hơn điện trở đất 1 ohm.

• Đối với trạm biến áp

  • Điện trở đất tại các dòng điện xoay chiều sẽ không vượt quá 4 ohm, điện trở an toàn sẽ không vượt quá 4 ohm.
  • Đối với điện trở chống sét sẽ không vượt quá 10 ohm, điện trở đất không trên 10 ohm.
  • Điện trở đất của hệ thống nối đất sẽ cần đúng theo quy định: theo R≤2000 / IΩ. Khi tôi> 4000A, R≤0,5Ω.
  • Trong trường hợp hệ thống sử dụng thiết bị điện dưới 1000V, giá trị điện trở cần phải tuân theo R≤125 / IΩ.

5. Phương pháp Giảm Điện trở Nối Đất

• Sử dụng Hóa chất giảm điện trở suất: Các hợp chất như bentonite, muối đồng có thể được sử dụng để cải thiện độ dẫn điện của đất xung quanh cọc đất.
• Cải thiện Độ ẩm Đất: Đảm bảo rằng khu vực xung quanh cọc đất được giữ ẩm, đặc biệt trong các mùa khô hạn.
• Sử dụng Cấu trúc Mạch Vòng Nối Đất: Tạo ra một hệ thống mạch vòng với nhiều cọc đất được nối với nhau để giảm điện trở nối đất tổng thể.

6. Yêu cầu về Đo lường và Thiết bị

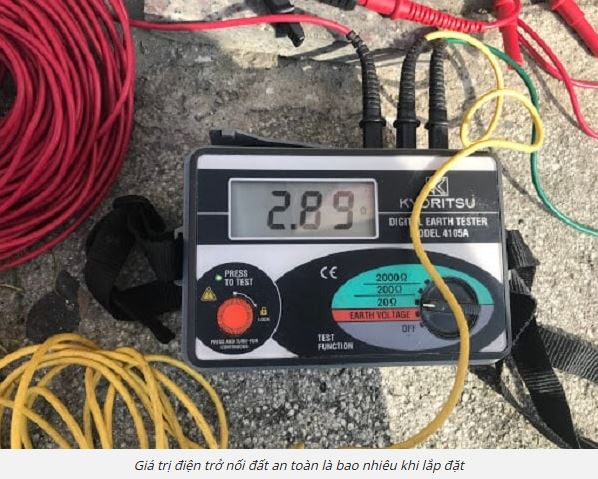

• Thiết bị Đo lường: Sử dụng các thiết bị đo điện trở nối đất chính xác và được hiệu chuẩn định kỳ, như máy đo điện trở đất (Ground Resistance Tester).
• Phương pháp Đo: Áp dụng phương pháp đo phù hợp như phương pháp ba điểm (Fall-of-Potential) hoặc phương pháp kẹp (Clamp Method) để đảm bảo kết quả đo chính xác.

7. Quy định về An toàn và Bảo vệ

• Bảo vệ Nhân viên Kiểm tra: Đảm bảo rằng quá trình kiểm tra và bảo trì hệ thống nối đất được thực hiện bởi nhân viên có đủ trình độ và trang bị bảo hộ lao động.
• Đánh dấu và Bảo vệ Khu vực Nối Đất: Khu vực nối đất cần được đánh dấu rõ ràng và bảo vệ để tránh hư hỏng do các hoạt động xây dựng hoặc các yếu tố môi trường.

Tóm lại

Các yêu cầu liên quan đến điện trở nối đất rất quan trọng trong việc đảm bảo an toàn cho con người và thiết bị, cũng như hiệu quả hoạt động của hệ thống điện. Việc tuân thủ các tiêu chuẩn và thực hiện bảo trì định kỳ sẽ giúp duy trì hệ thống nối đất trong tình trạng tốt nhất.
